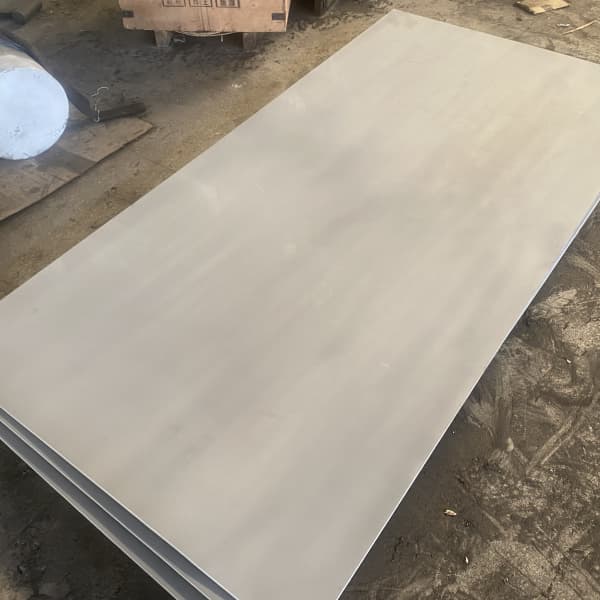

Folha ASTM B443 UNS N06625

Folha ASTM B443 UNS N06625(comumente conhecida como chapa Inconel 625 ou chapa Alloy 625) é o padrão ouro para serviços contra corrosão severa-de alta resistência-. Contudo, obter este material crítico envolve mais do que verificar a composição química nominal; um único descuido na seleção do tratamento térmico (Grau 1 vs. Grau 2) ou na preparação-de ponta pode levar a falhas inesperadas no-serviço ou a graves estouros de custos de fabricação. HT PIPE é umplaca inconel 625fornecedor com 15+ experiência em exportação.Contate-nospara mais informações e orçamentos grátis!

Formulários de produto

Barra e Vara

Prato e Folha

Bobina e tira

Tubo e tubo

Encaixe: Flange, T, Cotovelo, Redutor etc.

Forjamento: Anel, Eixo, Círculo, Bloco etc.

Entre em contato agora

Folha ASTM B443:Produto plano-laminado a frio, geralmente com menos de 4,76 mm (0,1875 pol.) de espessura, otimizado para tolerâncias dimensionais rígidas, acabamento superficial liso e flexibilidade-de conformação a frio.

Placa ASTM B443:Produto-laminado a quente normalmente com 4,76 mm (0,1875 pol.) ou mais de espessura, projetado para rigidez estrutural e contenção de pressão.

Grau 1 vs. Grau 2: Avarias Térmicas e Mecânicas

O erro de especificação mais crítico cometido durante a aquisição é tratar o Grau 1 e o Grau 2 como intercambiáveis. De acordo com a ASTM B443, eles são definidos por tratamentos térmicos distintos que otimizam a liga para modos de falha completamente diferentes:

Grau 1 (recozido):Tratado a aproximadamente 1.600 graus F a 1.800 graus F (871 graus a 982 graus). Este estado produz uma estrutura de grãos mais finos, proporcionando resistência à tração máxima (mínimo 120 ksi/827 MPa) e limite de escoamento (mínimo 60 ksi/414 MPa). O grau 1 destina-se a temperaturas operacionais mais baixas-até 1.100 graus F (593 graus)-onde resistir à corrosão úmida, corrosão por corrosão, corrosão sob tensão e fadiga é a prioridade.

Grau 2 (solução recozida):Tratado em temperaturas elevadas em torno de 2.000 graus F a 2.200 graus F (1.093 graus a 1.204 graus) com resfriamento rápido subsequente. Isso torna a estrutura do grão mais grosseira e redissolve os precipitados,-compensações que reduzem a resistência ao escoamento à temperatura-ambiente (mínimo de 40 ksi/276 MPa), mas aumentam drasticamente a resistência à fluência em altas-temperaturas e a vida de ruptura por tensão-acima de 1.100 graus F (593 graus).

Limites de composição ASTM B443 (% em peso)

Casos de uso-de aplicativos e do setor

Processamento Químico e Petroquímico:Folhas-laminadas a frio Grau 1 são fabricadas em juntas de expansão de parede-finas, mangueiras metálicas flexíveis, revestimentos de vasos e placas defletoras de trocadores de calor-que lidam com ácidos orgânicos quentes, cloro úmido e misturas de ácido fosfórico.

Propulsão Aeroespacial e Dutos:A folha-de calibre fino UNS N06625 é usada em sistemas de dutos de exaustão de motores, reversores de empuxo, anéis de proteção de turbinas e revestimentos de câmaras de combustão onde é necessária resistência à fadiga de alto ciclo de até 1.000 graus F (538 graus).

Hardware Marítimo e Submarino:Aplicado em revestimentos de zonas-de respingos marinhos, dispositivos acústicos subaquáticos e gabinetes de cápsulas de controle onde a imersão prolongada na água do mar causa corrosão rápida ou ataque de bioincrustação em ligas de-grau inferior.

Dessulfurização ambiental e de gases de combustão (FGD):Os revestimentos de dutos e as paredes dos vasos absorvedores contam com folhas de liga 625 para resistir à condensação contendo dióxido de enxofre e lamas concentradas de cloreto.

Melhores práticas de soldagem

A chapa ASTM B443 625 apresenta excelente soldabilidade usando processos de soldagem a arco padrão sem a necessidade de tratamento térmico pós{1}}soldagem (PWHT) para aplicações de Grau 1.

Seleção de Processo:A soldagem a arco de gás tungstênio (GTAW/TIG) é ideal para chapas-de espessura fina (menos de 3 mm). A soldagem por arco de plasma (PAW) funciona bem para soldas de costura automatizadas de alta-velocidade.

Metal de enchimento correspondente:UsarAWS A5.14 ERNiCrMo-3fio sólido ouAWS A5.11 ENiCrMo-3eletrodos revestidos.

Controle de entrada de calor:Mantenha a entrada de calor baixa-na faixa média e as temperaturas entre passagens abaixo200 graus F (93 graus)para evitar micro-fissuras e crescimento excessivo de grãos na zona afetada-pelo calor.

Gás de apoio:A purga de raiz com argônio puro (99,999%) é obrigatória para todas-soldas de penetração total unilaterais para evitar a formação pesada de óxido sob o cordão ("açucarado").

Tag: Folha ASTM B443, folha UNS N06625, preço da folha Inconel 625, fabricante de folhas Alloy 625, Grau 1 vs Grau 2 B443, fornecedor de placas UNS N06625
